羽毛球场地标准尺寸及平面图
文章出处:无锡太阁体育设施工程有限公司
人气:2200
发表时间:2019-02-26



羽毛球比赛场地规格

(一) 场地

羽毛球场地是一个长方形,长13.40米,单打场地宽5.18米、双打场地宽6.10米。球场四周2米以内、上空9米以内不得有任何障碍物。场地线的颜色最好是蓝色、绿色或其他容易辨别的颜色。场地上的画线的宽度均为4厘米,所有场地线都是它所确定区域的组成部分。

(二) 地面

室内比赛场地一般采用木质地板或PVC卷材地面,这样的场地应具有一定的弹性,滑涩程度适中,室外场地主要采用硅PU面层,色泽鲜艳,弹性缓冲度高。

(三) 灯光

比赛应在场地四周比较暗的环境中进行,因此,赛场上空的灯光至关重要。室内灯光的设计和布局有两种方法:一种是白炽灯泡,安装在每一球场的两侧网柱的上空;另一种是荧光灯,挂在与球场边线平行并且长度一样的地方。为避免自然光线的干扰,场馆内应挂上窗帘,场地上的照度要求达到500~750勒克斯。

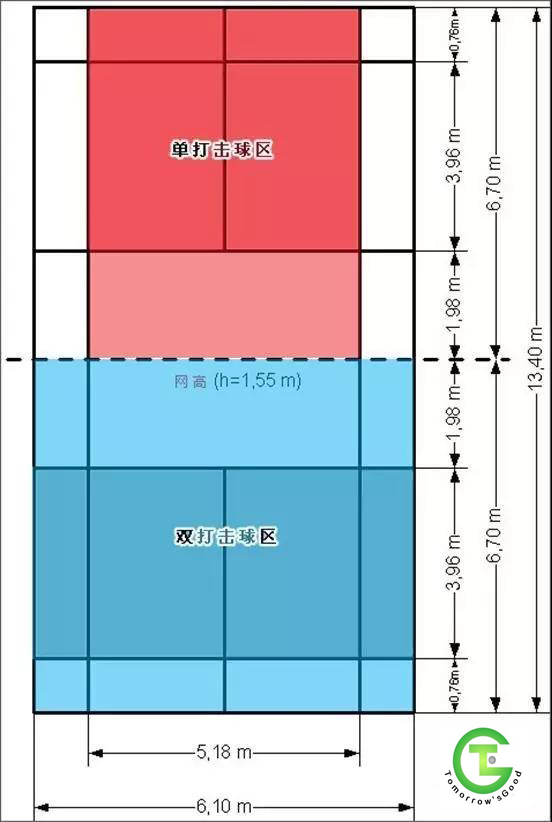

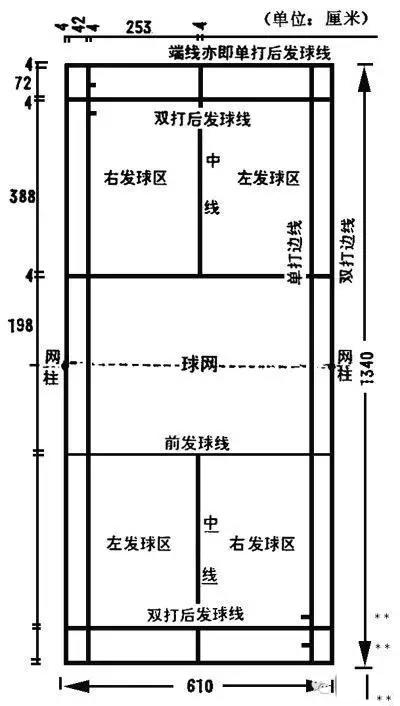

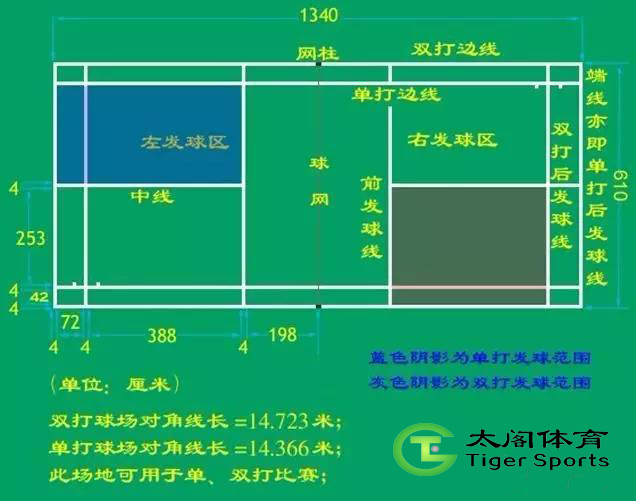

羽毛球场地尺寸图


地面的画法

(1) 前发球线

从双打场地的四个顶点C、D、E、F分别向边线内量出4.68米,找出P、Q、R、S四点,连接P、Q并使直线外缘通过P、Q,连接R、S并使直线外缘通过R、s,就画出PQ和RS两条前发球线。

(2) 单打场地的两条边线

从双打场地的四个顶点C、D、E、F分别向端线内量0.46米,找出G、H、I、J四点,这就是单打场地的四个顶点。连接G、J和H、I即为单打比赛的两条边线。同样,这两条线的外缘分别通过G、J和H、I。



(3) 双打比赛的后发球线

从双打场地的四个顶点C、D、E、F分别向边线内量0.76米,找出K、L、M、N四点,用直线连接K、L、连接N、M,这两条线即为双打比赛的后发球线。

(4) 中线

画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它的1/2处便是中心点0。从O点向纵轴线的两个方向各量6.7米,即为场地的中线,A、B在中线的端点。



(5) 端线

过A和B各作一条垂直中线的直线,从A和B各向直线两端量出3.05米的距离,分别得出C、D和E、F四点。使CD和EF这两条线的外缘分别通过A和B,CD和EF即是球场的端线,也是单打场地的后发球线。连接CE和DF,并使其外缘通过C、E、D、F,CE和DF即为双打场地的两条边线。
